Xin Aneng's Drive Pulley चे प्रक्रिया आणि उत्पादन तंत्रज्ञान आणि साहित्य
1. सिलेंडरला कार्बन डायऑक्साइड गॅस शील्ड वेल्डिंग आणि सबमर्ज्ड आर्क वेल्डिंगद्वारे वेल्डेड केले जाते आणि तणाव दूर करण्यासाठी संपूर्ण शरीर भट्टीला जोडले जाते. व्हील हाऊसिंग आणि शाफ्ट दरम्यान कनेक्शन सुनिश्चित करण्यासाठी आतील भोक कंटाळवाणे.
2. Xin Aneng चा ड्राइव्ह पुली शाफ्ट उच्च-गुणवत्तेच्या 45 स्टीलचा बनलेला आहे, जो खडबडीत वळलेला आहे आणि अल्ट्रासोनिक दोष तपासला जातो, नंतर शांत आणि टेम्पर्ड केला जातो आणि नंतर बारीक वळतो आणि जमिनीवर असतो.
3. ड्रमची गुणवत्ता सुनिश्चित करण्यासाठी, सर्व ड्रमची पूर्णपणे तपासणी करणे आवश्यक आहे आणि ड्रमच्या प्रत्येक वेल्डच्या गुणवत्तेची UT द्वारे तपासणी करणे आणि संग्रहित करणे आवश्यक आहे. तळाशी असलेल्या वेल्ड्सची रंगीत तपासणी करणे आवश्यक आहे. जर काही दोष असतील तर ते कार्बन आर्क गॉगिंगने वेळेत काढून टाकावे आणि नंतर पुन्हा वेल्डेड करावे.
4. सुरळीत ऑपरेशन सुनिश्चित करण्यासाठी, स्टॅटिक बॅलन्स टेस्ट स्टँडद्वारे ड्रम देखील ठेवला गेला आहे आणि स्टॅटिक बॅलन्स चाचण्या मानक आवश्यकतांनुसार कठोरपणे केल्या गेल्या आहेत. स्थिर शिल्लक प्रयोग G40 स्तरानुसार आयोजित केला जातो.
5. Xin Aneng's Drive Pulley वर दोष शोधण्यासाठी आमची कंपनी अल्ट्रासोनिक फ्लॉ डिटेक्टर वापरते.

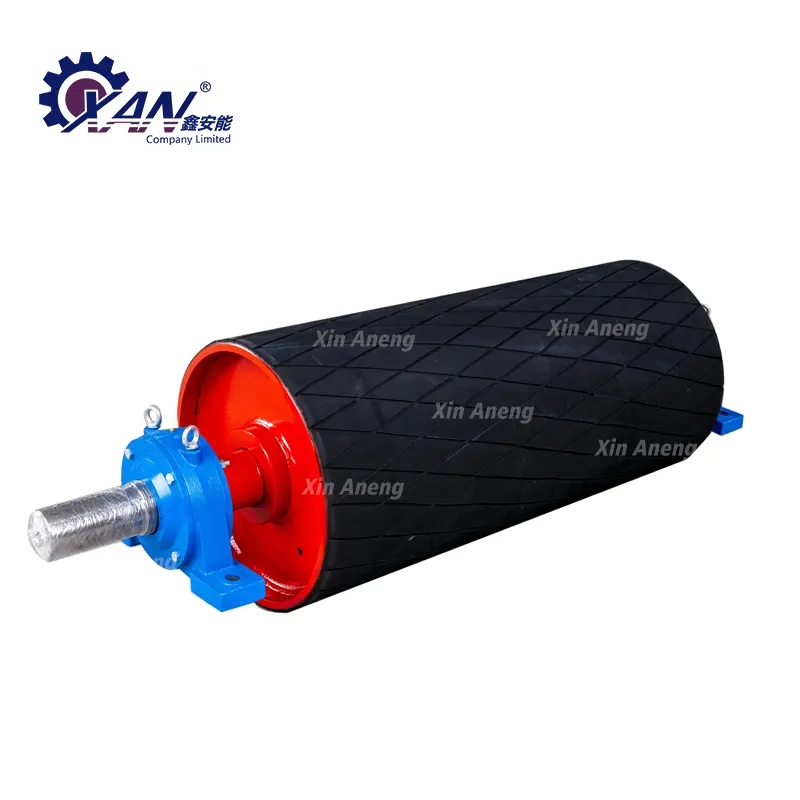

1. सर्व ड्राईव्ह पुलीचा पृष्ठभाग प्रिझमॅटिक कास्ट रबरचा बनलेला आहे. पृष्ठभागावरील रबराचा थर व्हल्कनाइज्ड रबर आच्छादनाने तयार होतो. पृष्ठभागाच्या रबर लेयरची जाडी 14 मिमी पेक्षा कमी नाही आणि पृष्ठभागाच्या रबर लेयरची कडकपणा शोर 70 अंशांपेक्षा कमी नाही.
2. ड्राइव्ह पुलीचा पृष्ठभाग गुळगुळीत आहे आणि गोंदाने झाकलेला नाही.
3. चिपकणारा थर डिलेमिनेशन आणि ब्लिस्टरिंग सारख्या दोषांपासून मुक्त असल्याची हमी आहे. वरच्या गोंद आणि खालच्या गोंदचे भौतिक आणि यांत्रिक गुणधर्म GB10595-2017 मधील संबंधित नियमांचे पालन करतात.
ड्रम एकत्र केल्यानंतर, बाह्य वर्तुळाची रेडियल रनआउट टॉलरन्स खालील तक्त्यातील आवश्यकतांचे पालन करेल.
युनिट: मिमी
|
पुलीडी |
200-800 |
1000-1600 |
1800 |
|
|
रेडियल गोलाकार रनआउट सहिष्णुता |
नॉन-लॅगिंग पुली पुली |
0.6 |
1.0 |
1.5 |
|
लॅगिंग पुली |
1.1 |
1.5 |
2.0 |
|
पुली बेअरिंग्स FAG किंवा SKF बेअरिंग आहेत.
ड्रम बाह्य वर्तुळाच्या ड्रम-रेडियल रनआउटचे मुख्य तांत्रिक मापदंड
टेल बेंड पुली
φ≤800mm≤1.05mm
φ＞800mm≤1.40mm
ड्राइव्ह पुली
φ≤800mm≤1.05mm
φ＞800mm≤1.40mm
| B | D | A | L | L1 | L2 | K | M | N | Q | P | H | h | hl | d | b1 | ds | रोलिंग अक्ष
|
गुळगुळीत रोलर
|
रबर पृष्ठभाग रोलर
|
| 500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
| 650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
| 650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
| 800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
| 800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
| 800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
| 1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
| 1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
| 1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
| 1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
| 1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
| 1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
| 1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
| 1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
| 1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
| 1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
| 1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
आमच्या कंपनीकडे सर्वसमावेशक गुणवत्ता हमी प्रणाली आहे. उत्पादन सुरू होण्यापूर्वी, आम्ही या प्रकल्पासाठी सर्वसमावेशक गुणवत्ता हमी योजना सादर करू. या योजनेत गुणवत्ता हमी प्रक्रिया, संस्थात्मक पद्धती, गुंतलेल्या कर्मचाऱ्यांची पात्रता आणि डिझाइन, खरेदी, उत्पादन, वाहतूक, स्थापना, कमिशनिंग आणि देखभाल यासारख्या प्रकल्पाच्या गुणवत्तेवर परिणाम करणाऱ्या सर्व क्रियाकलापांसाठी नियंत्रणे समाविष्ट आहेत. आमच्याकडे गुणवत्ता आश्वासन क्रियाकलापांसाठी जबाबदार कर्मचारी समर्पित आहेत.
1. उपकरणांची तपासणी आणि नियंत्रण;
2. खरेदी केलेली उपकरणे किंवा सामग्रीचे नियंत्रण;
3.सामग्रीचे नियंत्रण;
4.विशेष प्रक्रियांचे नियंत्रण;
5. ऑन-साइट बांधकाम पर्यवेक्षण;
6.गुणवत्तेचे साक्षीदार गुण आणि वेळापत्रक.
