प्रथम, बेल्ट कन्व्हेयरचे कार्यरत तत्व

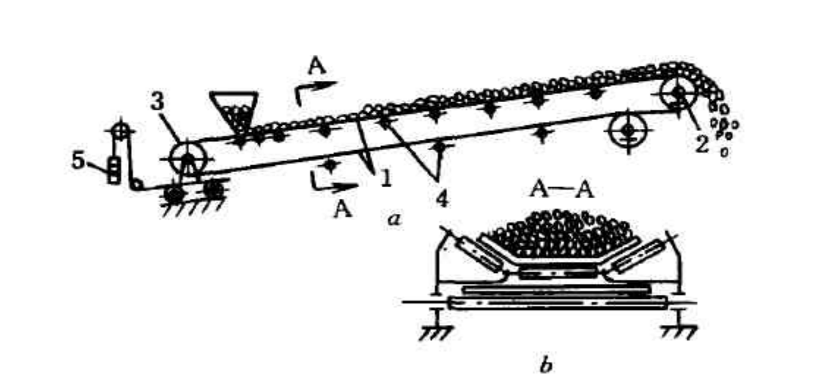

खालील आकृतीमध्ये दर्शविल्याप्रमाणे, बेल्ट कन्व्हेयर मुख्यत: बेल्ट, ट्रान्समिशन रोलर, टेन्शनिंग डिव्हाइस, रोलर फ्रेम आणि ट्रान्समिशन डिव्हाइस सारख्या अनेक भागांनी बनलेला असतो
टेप दोन्ही टोकांवर रोलर्सद्वारे जखम झाल्यानंतर, दोन टोक टेप क्लिप किंवा व्हल्कॅनायझेशन पद्धतीने एकत्र जोडले जातात जेणेकरून ते बंद-लूपची रचना बनते. टेप वरच्या आणि खालच्या रोलर्सद्वारे चालविली जाते आणि टेप टेन्शनिंग डिव्हाइसद्वारे कडक केली जाते, ज्यास विशिष्ट तणाव आहे. जेव्हा ड्रायव्हिंग ड्रम मोटरद्वारे चालविला जातो आणि ड्रायव्हिंग ड्रम आणि टेप दरम्यानच्या घर्षणाच्या मदतीने फिरतो, तेव्हा बेल्ट सतत चालतो, जेणेकरून टेपवर लोड केलेले लोड अनलोडिंग ड्रम 2 वरून खाली आणले जाईल.
दुसरे म्हणजे, बेल्ट कन्व्हेयरचे प्रसारण तत्व आणि वैशिष्ट्ये
(१) बेल्ट कन्व्हेयरची ट्रॅक्शन फोर्स ट्रान्समिशन ड्रम आणि बेल्ट दरम्यानच्या घर्षणाद्वारे प्रसारित केली जाते, म्हणून बेल्टला तणावपूर्ण डिव्हाइसने घट्ट केले जाणे आवश्यक आहे, जेणेकरून ड्रम कन्व्हेयरच्या विभक्ततेवर बेल्टला काही प्रारंभिक तणाव असेल.
(२) कार्गो लोडसह टेप रोलरवर चालते. टेप दोन्ही एक कर्षण यंत्रणा आणि एक कॅरींग मशीन आहे
लोड आणि बेल्ट दरम्यान कोणतीही सापेक्ष हालचाल नाही, जे ऑपरेशन दरम्यान बेल्ट आणि लोड दरम्यान घर्षण प्रतिकार दूर करते. रोलर रोलिंग बेअरिंगसह सुसज्ज असल्याने, बेल्ट आणि रोलर दरम्यान रोलिंग फ्रॅक्शन आहे, म्हणून चालू असलेला प्रतिकार मोठ्या प्रमाणात कमी होतो, ज्यामुळे वीज वापर कमी होतो आणि वाहतुकीचे अंतर वाढते. बेल्ट कन्व्हेयरसाठी, त्याची ट्रॅक्शन ट्रान्समिशन क्षमता बेल्टच्या तणाव, ट्रान्समिशन पुलीवरील बेल्टचा लपेटणे कोन आणि बेल्ट आणि ट्रान्समिशन पुली दरम्यानचे घर्षण गुणांक द्वारे निर्धारित केले जाते. बेल्ट कन्व्हेयरचा बेल्ट ट्रान्समिशन ड्रमवर घसरत नाही आणि सामान्यपणे कार्य करत नाही हे सुनिश्चित करण्यासाठी, उत्पादन सरावातील वेगवेगळ्या परिस्थितीनुसार संबंधित उपाययोजना केल्या पाहिजेत. ट्रॅक्शन डिलिव्हरी सुधारणे खालील प्रकारे केले जाऊ शकते:
(१) तणाव शक्ती वाढवा (प्रारंभिक तणाव). बेल्ट कन्व्हेयरच्या ऑपरेशनमध्ये, पट्टा वाढविला पाहिजे, परिणामी कर्षण कमी होईल, म्हणून परिस्थितीनुसार, बेल्ट वाढविण्यासाठी टेंशनिंग डिव्हाइसचा वापर करून बेल्ट योग्यरित्या कडक केला पाहिजे.
कर्षण सुधारण्यासाठी तणाव. (२) घर्षण गुणांक वाढवा. विशिष्ट उपाय आहेतः घर्षण गुणांक वाढविण्यासाठी लाकडी अस्तर किंवा रबर आणि ट्रान्समिशन ड्रमवर झाकलेल्या इतर लाइनरचे रक्षण करा आणि घर्षण गुणांक कमी होण्यापासून रोखण्यासाठी दुसर्‍या बाजूने कमी पाणी आणि कोळसा तयार केला पाहिजे. ()) रॅपिंग कोन वाढवा. बेल्ट कन्व्हेयरला आवश्यक असलेल्या कामकाजाच्या खराब परिस्थितीमुळे आणि मोठ्या कर्षणामुळे, डबल रोलर ट्रान्समिशन मुख्यतः घेराव कोनात वाढविण्यासाठी वापरले जाते.
