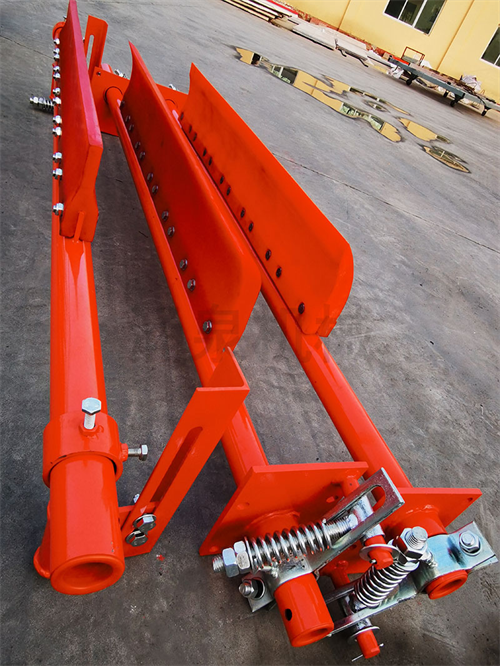

बेल्ट कन्व्हेयर अँटी-आर्म काउंटरवेट डबल-लेन क्लीनर हा एक नवीन प्रकारचा क्लीनर आहे, ज्यामध्ये स्थिर कामगिरी, चांगले साफसफाईचा प्रभाव आणि सुलभ विच्छेदन आणि असेंब्लीची वैशिष्ट्ये आहेत.
कन्व्हेयर क्लीनरमध्ये फिक्स्ड पुली ब्लॉक, वायर दोरी, कनेक्टिंग रॉड, रबर स्क्रॅपर असेंब्ली, काउंटरवेट, स्प्लिट स्लाइडिंग बेअरिंग, मेटल स्क्रॅपर असेंब्ली आणि इतर घटकांचा समावेश आहे आणि प्रत्येक घटक आणि त्याच्या कार्याचा खाली एक संक्षिप्त परिचय आहे.
1. कन्व्हेयर बेल्ट
कन्व्हेयर बेल्ट हा कन्व्हेयरचा एक महत्त्वाचा भाग आहे, कन्व्हेयरमधील कन्व्हेयर बेल्टची किंमत संपूर्ण उपकरणांच्या किंमतीच्या 30% ~ 50% आहे आणि काही विशिष्ट कामकाजाच्या परिस्थितीत कन्व्हेयर बेल्टमध्ये परिधान प्रतिरोध, उष्णता प्रतिकार, ज्वाला प्रतिकार, तेलाचा प्रतिकार आणि ओझोन प्रतिकार करण्याची वैशिष्ट्ये असणे आवश्यक आहे. कन्व्हेयरच्या ऑपरेशन दरम्यान, कन्व्हेयर बेल्टवरील भार अत्यंत जटिल आहे आणि रेखांशाच्या तन्यतेच्या तणावाव्यतिरिक्त रोलर आणि रोलरद्वारे वाकणे तणावाच्या अधीन आहे. मोठ्या, तीक्ष्ण सामग्रीच्या परिणामामुळे कामकाजाच्या पृष्ठभागावर आणि कडा, ब्रेकडाउन, फाटणे आणि सोलणे म्हणून बहुतेक बेल्टचे नुकसान प्रकट होते. क्लीनरच्या डिझाइनमध्ये, शक्य तितक्या कन्व्हेयर बेल्टचे नुकसान टाळण्यासाठी योग्य क्लीनिंग ब्लॉक सामग्री निवडणे आवश्यक आहे. कन्व्हेयर बेल्ट्सचे तपशील त्यांचे भाग म्हणून वर्णन केले जात नाहीत.
2. फक्त रोल करा
रोलर ग्रुप हा बेल्ट कन्व्हेयरचा एक महत्त्वाचा घटक आहे आणि कन्व्हेयरमध्ये खेळलेल्या भूमिकेनुसार, रोलरला दोन श्रेणींमध्ये विभागले जाऊ शकते: ट्रान्समिशन रोलर आणि रिव्हर्सिंग रोलर. ड्राइव्ह ड्रमचे कार्य म्हणजे ड्राइव्हद्वारे प्रदान केलेले टॉर्क कन्व्हेयर बेल्टमध्ये हस्तांतरित करणे.
रिव्हर्सिंग रोलर सरलीकरणामध्ये कन्व्हेयरच्या शेवटी कन्व्हेयर बेल्टची दिशा, ट्रान्समिशन पुलीचे रॅपिंग कोन वाढविण्याचे मार्गदर्शन आणि तणावपूर्ण डिव्हाइसचे मार्गदर्शन समाविष्ट आहे. क्लीनरच्या डिझाइनमध्ये, हे हेवी-ड्यूटी बेल्ट कन्व्हेयरच्या हेड ड्राईव्ह रोलरसाठी आहे आणि रोलचा आकार कन्व्हेयर बेल्टची रुंदी आणि क्लीनरची रुंदी निश्चित करतो, ज्याची क्लीनरच्या डिझाइनमध्ये काही मार्गदर्शक भूमिका आहे. ड्रमचे वर्णन क्लिनर भाग म्हणून देखील केले जात नाही.
3. एक निश्चित पुली ब्लॉक
निश्चित पुली गट तीन पुलींनी बनलेला आहे, प्रथम एक उलट करण्याची भूमिका बजावते आणि दुसरी आणि तिसरी पुली अंतर समायोजित करण्याची भूमिका बजावते जेणेकरून काउंटरवेट वाजवी स्थितीत ठेवता येईल.
4. वायर दोरी
वायरची दोरी काउंटरवेट आणि कनेक्टिंग रॉडला जोडणारा एक महत्त्वाचा घटक आहे.
5. एक कनेक्टिंग रॉड
कनेक्टिंग रॉड वायर दोरी, रबर स्क्रॅपर आणि मेटल स्क्रॅपरला जोडणारा एक महत्त्वाचा घटक आहे, जो वरच्या आणि खालच्या भागांना जोडण्यात भूमिका निभावतो.
6. रबर स्क्रॅपर असेंब्ली
रबर स्क्रॅपर असेंब्लीमध्ये त्याच स्पेसिफिकेशनचे चार रबर स्क्रॅपर्स, एक रबर स्क्रॅपर शाफ्ट, एक स्क्रॅपर सीट, स्क्रॅपर सीटचा एक फिक्सिंग बोल्ट आणि स्क्रॅपर शाफ्ट, रबर स्क्रॅपरचा एक फिक्सिंग बोल्ट आणि स्क्रॅपर सीट, एक रबर स्क्रॅपर रिब आणि रबर स्क्रॅपर हेड नट. रबर स्क्रॅपर असेंब्ली एकूण क्लीनरचा एक गंभीर घटक आहे.
7. काउंटरवेट
रबर स्क्रॅपरची दाबणारी शक्ती काउंटरवेट्सच्या दोन सेटद्वारे प्रदान केली जाते, प्रत्येकामध्ये कास्ट लोहाचे चार तुकडे असतात ज्यात दहा किलो वजन असते आणि कास्ट लोहाचे दोन तुकडे असतात ज्यात पाच किलो वजन असते.
8. स्प्लिट स्लाइडिंग बेअरिंग
रोलिंग बेअरिंगपेक्षा स्प्लिट स्लाइडिंग बेअरिंग स्थापित करणे सोपे आहे, जे क्लीनरच्या असेंब्ली प्रक्रियेस सोयीस्कर करते आणि त्यात एक मोठी शक्ती आहे आणि त्याचा कार्यरत भाग बर्‍याचदा मोठ्या कोनात फिरत नाही आणि वंगण भरण्यास अधिक सोयीस्कर आहे.
9. एक मेटल स्क्रॅपर असेंब्ली
मेटल स्क्रॅपर असेंब्लीमध्ये एम 13 ने बनविलेले पोशाख-प्रतिरोधक स्टीलचा तुकडा, एक मेटल स्क्रॅपर धारक, एक मेटल स्क्रॅपर शाफ्ट, एक कॉम्प्रेशन बार, एक कॉम्प्रेशन स्प्रिंग, कॉम्प्रेशन स्प्रिंग शाफ्ट, स्क्रॅपर सीटसाठी फिक्सिंग बोल्ट आणि स्क्रॅपर शाफ्ट आणि कॉम्प्रेशन बार आणि मेटल स्क्रॅपर शाफ्टसाठी सेट स्क्रू आहे.
